Bases de la physique du bâtiment
Contenu :
2. exposition à la pluie battante
3. différences de température
4. isolation acoustique
5. mouvements provenant de la construction
et de la construction de la fenêtre
6. perméabilité à l'air
7. humidité de l'air ambiant et ventilation
8. comportement au feu
9. compatibilité avec l'environnement
10. protection thermique
11. Matériau de construction - Compatibilité
1. stabilité aux UV
Celle-ci est définie par la part des rayons à ondes courtes non perceptible par l'œil humain dans le
lumière du soleil, qui sont décrits comme des rayons UV (ultraviolets).
Cette exposition aux rayons n'endommage pas seulement la peau humaine, mais aussi les matériaux utilisés à l'extérieur des bâtiments.
les matériaux d'étanchéité utilisés.
Ces influences et leurs effets font régulièrement l'objet de discussions controversées.
Notamment parce qu'il existe les méthodes de mesure les plus diverses pour simuler ces influences à un rythme accéléré.
Les méthodes de test utilisées par exemple dans l'industrie de la peinture ou d'autres revêtements de surface se sont révélées
ne sont pas très représentatives.
En raison de contraintes économiques, des produits d'étanchéité non résistants aux intempéries sont encore utilisés.
sont utilisés. En règle générale, ces produits entraînent une défaillance du système d'étanchéité en très peu de temps.
2. exposition à la pluie battante
Les joints extérieurs des éléments de construction sont soumis à la sollicitation naturelle de la pluie battante. Dans ce cas, les
Les gouttes de pluie sont entraînées par la pression du vent (jusqu'à 600 Pa, soit environ 12 Beaufort) ou par les courants d'air,
contre les éléments de construction des murs extérieurs. Il convient d'empêcher la pénétration de cette humidité, soit par la construction, soit par l'utilisation de produits d'étanchéité appropriés.
Les joints absorbants ou capillaires dans les raccords de construction constituent une autre source d'humidité.
Par capillarité (joint étroit), l'eau est aspirée dans le corps du bâtiment sans être soumise à la pression du vent.
Pour la partie extérieure de l'enveloppe du bâtiment, il faut,
1. assurer une évacuation définie de l'humidité de la construction.
2. empêcher l'entrée incontrôlée d'eau dans la construction.
3. limiter la teneur en humidité des matériaux sensibles.
4. une évacuation définie de l'humidité de la construction soit assurée.
| Matériaux des profilés de fenêtres | ε en mm/m |
| PVC rigide (blanc) | 1,6 |
| PVC rigide (coloré) et PMMA coloré extrudé | 2,4 |
| profilé composite en aluminium à isolation thermique (clair) | 1,3 |
| profilé composite en aluminium à isolation thermique (foncé) | 1,2 |
3. différences de température
Les mouvements d'origine thermique se produisent pratiquement dans chaque joint. Dans le cas du bois, les mouvements thermiques sont toutefois si faibles par rapport aux mouvements dus à l'humidité qu'ils
peuvent être
négligés
.
Les éléments de façade en aluminium ou en plastique de couleur foncée présentent des températures de surface de plus de 80 °C du côté sud. Il en résulte, selon la composition du matériau et les variations de longueur
, jusqu'à 3 mm par mètre courant. C'est pourquoi les
variations de température des profilés
qui se produisent à l'état monté et qui sont dues au climat extérieur sont
déterminantes. Ces mouvements doivent
être absorbéspar le
matériau d'étanchéitéutilisé
.
En tenant compte des résultats de la recherche sur les mouvements longitudinaux qui se produisent effectivement, il convient d'appliquer les valeurs suivantes
les modifications suivantes dues à la température dans le joint de raccordement sont supposées :
4. isolation acoustique
Dans ce contexte, l'effet dit de "trou de serrure" revêt une importance particulière. De petites ouvertures ou des joints de cheveux

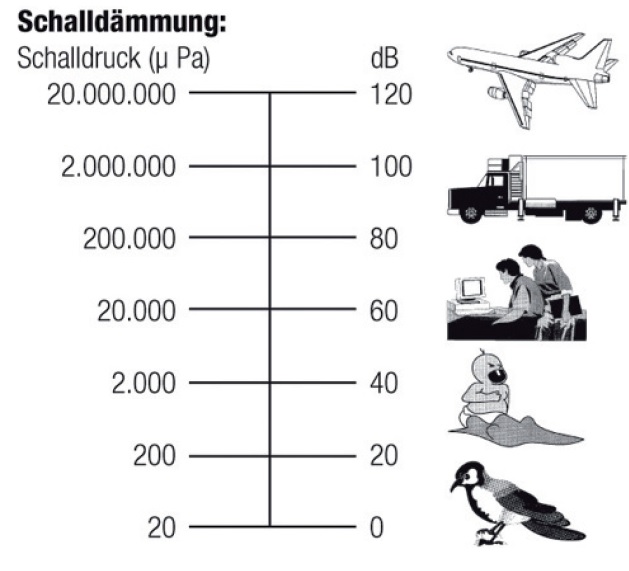

peuvent avoir une influence négative sur les valeurs d'isolation acoustique dans la zone de raccordement. Une réduction du niveau sonore de 10 dB
est perçue par l'oreille humaine comme une diminution de moitié du volume sonore.
Un joint non rempli présente une valeur d'isolation acoustique de 15 dB. Une tresse de laine minérale atteint environ 35 dB,
la même valeur est atteinte par un joint rempli de mastic. Une bande d'étanchéité comprimée atteint des valeurs d'isolation acoustique
supérieures à 42 dB.
Pour les exigences en matière d'isolation acoustique des fenêtres, il existe deux règlements qui
contiennentles règles reconnues
de la technique. Outre la norme DIN 4109 "Insonorisation dans le bâtiment", introduite par les autorités de construction,
la directive VDI 2719 "Insonorisation dans le bâtiment et ses équipements complémentaires"
est également trèssouvent consultée sur le site
.
5. mouvements provenant de l'ouvrage et de la construction de la fenêtre

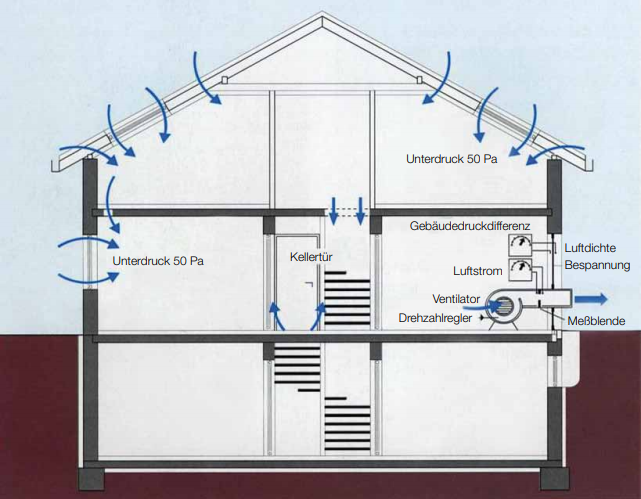

Principe de la mesure de la perméabilité à l'air. Lorsque les fenêtres et les portes sont fermées, la vitesse de rotation du ventilateur est augmentée jusqu'à ce qu'une différence de pression soit atteinte. différence de pression du bâtiment de 50 Pa par exemple. Le débit volumétrique à lire est appelé débit volumétrique de perméabilité à l'air .
7. humidité de l'air ambiant et ventilation

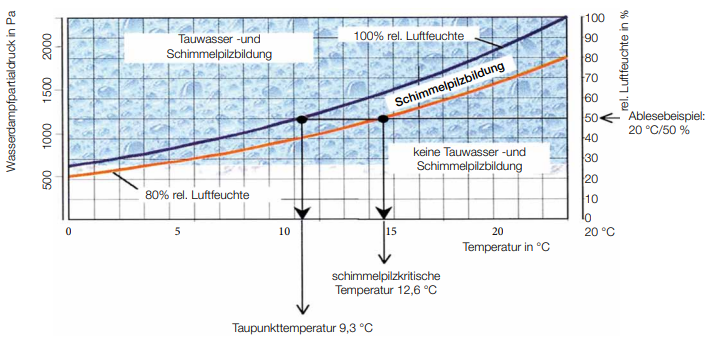

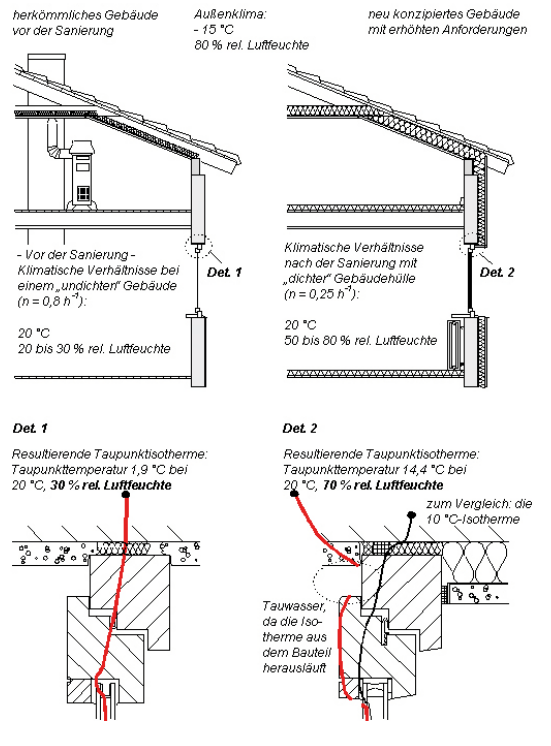

Si, comme mentionné au chapitre 6, la température de l'élément de construction baisse et que l'air ambiant n'est plus en mesure d'absorber l'humidité produite, de la condensation se forme. Une température de 12,6 ºC s'est avérée critique. Au moyen d'un logiciel spécial, les températures de surface sont déterminées dans un raccordement de construction et reliées en une ligne, appelée courbe isotherme.
Dans le passé, on parlait communément de l'isotherme 12 ºC. Des études scientifiques plus précises ont abouti à la valeur de 12,6 ºC. La science populaire a adopté l'isotherme 13 ºC.
8. comportement au feu
Selon les exigences des règlements de construction des Länder, les matériaux de construction utilisés et donc également les matériaux utilisés pour la réalisation des raccords doivent correspondre au moins à la classe de matériaux de construction B 2 selon la norme DIN 4102 ou à la classe E1. classe E selon EN 13501-1.
9. compatibilité avec l'environnement
En principe, on a assisté ces derniers temps dans le bâtiment et le génie civil à une évolution générale vers des
produitsplus
écologiques
. produits respectueux de l'environnement. L'utilisation de produits contenant des solvants, par exemple , a fortement diminué.
Ce n'est que dans les domaines où ils sont irremplaçables qu'ils sont encore utilisés.
Les produits dont le processus repose sur une fonction chimique sont également utilisés dans une moindre mesure. Les bandes d'étanchéité précomprimées présentent ici un avantage certain, car leur utilisation est conditionnée par le déroulement de processus physiques.
De plus, les produits d'étanchéité contribuent de manière essentielle à influencer positivement le climat intérieur, ce qui permet d'améliorer la performance énergétique des bâtiments. Ils contribuent ainsi à réduire l'impact environnemental mondial.
10. protection thermique
Lors de l'étanchéification des fenêtres et des portes extérieures, la protection thermique est une propriété physique du bâtiment dont la prise en compte est également exigée de manière contraignante par le législateur par le biais de règles et de décrets introduits dans le droit de la construction .
Dans ce contexte, le décret sur les économies d'énergie (EnEV) et la norme DIN 4108 "Protection thermique et économies d'énergie dans les bâtiments" sont particulièrement importants.
Protection thermique dans les nouvelles constructions Dans
les nouveaux bâtiments, il convient de choisir un type de construction aussi exempt que possible de ponts thermiques.
Dans le raccordement des fenêtres, cela se compose essentiellement de trois exigences :
- les éléments d'isolation
doivent
être réunis sans espace
- les matériaux d'étanchéité doivent présenter une résistance au passage de la chaleur aussi élevée que possible.
-La construction doit être choisie de manière à ce qu'une quantité maximale d'éléments d'étanchéité ou d'isolation puisse être placée.
Isolation thermique dans les bâtiments anciens
En général, les mêmes critères que pour les nouvelles constructions s'appliquent à la rénovation. Dans la pratique, ces solutions ne sont toutefois que très rarement réalisables, car on est tributaire des conditions-cadres existantes.
C'est pourquoi on travaille très souvent avec des baguettes de recouvrement équipées de bandes d'étanchéité. De telles solutions ne sont certainement pas optimales en termes d'isolation thermique, mais elles constituent souvent la seule solution.
11. compatibilité avec les matériaux de construction
Dans de nombreux cas, l'étanchéité des joints représente un lien entre différents matériaux. Il peut s'agir de peintures, de constructions en bois traitées, de différents enduits ou encore de résidus de produits d'étanchéité existants.
Pour que le produit d'étanchéité puisse remplir durablement ses exigences, aucune interaction nocive ne doit se produire. Il peut s'agir d'influences chimiques, physiques ou optiques , qui doivent être évitées de manière générale. Pour s'en assurer, il faut effectuer des tests de compatibilité.
En règle générale, les bandes d'étanchéité précomprimées présentent ici un avantage, car seule une expansion physique se produit.
Selon la position de montage de la fenêtre, les matériaux mentionnés ci-dessous peuvent entraîner une altération des produits d'étanchéité :
- le système de peinture de la façade ou de la fenêtre
- les systèmes d'imprégnation d'une construction en bois
- les anciens matériaux d'étanchéité
- agents de démoulage issus de la production des profilés de fenêtres
- Les parasites naturels
12. montage sur le chantier

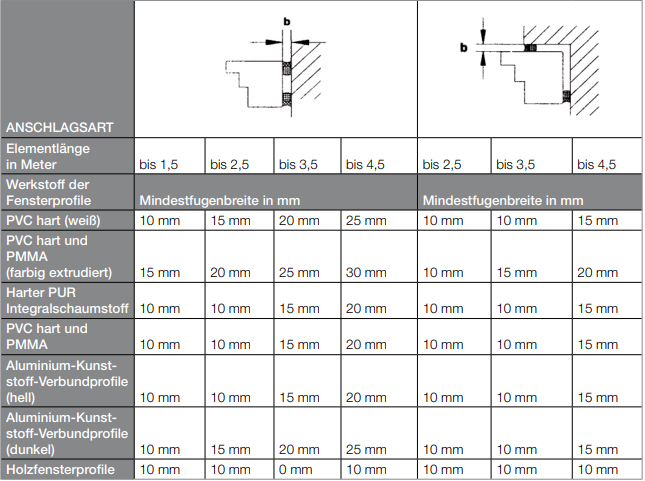

Les dimensions sont représentées ici pour le dimensionnement avec des matériaux d'étanchéité.
On voit très clairement dans le tableau les joints beaucoup plus larges.
12. montage sur le chantier

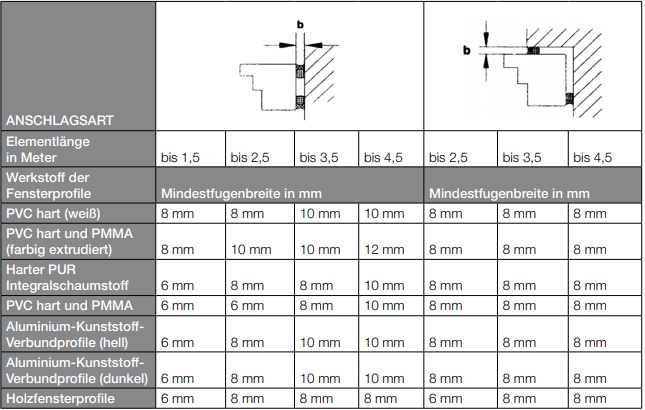

Le tableau ci-dessous a été élaboré par l'ift Rosenheim afin de garantir un minimum d'erreurs lors du dimensionnement des bandes d'étanchéité précomprimées . En comparant le tableau 1 au tableau 2, il apparaît clairement que l'utilisation de bandes d'étanchéité permet de réduire la largeur du joint par rapport aux mastics d'étanchéité pâteux. Il s'agit là d'un avantageéconomique évident pour les bandes d'étanchéité.
Etanchéité des joints des éléments de murs extérieurs
Le problème de l'étanchéité est probablement aussi vieux que le désir de l'homme,
d'influencer son environnement à son avantage et à son profit. Déjà dans le monde animal, on peut reconnaître des activités ayant pour but l'étanchéité Par exemple, les abeilles utilisentune cire qu'elles produisent elles-mêmes (la propolis) pour rendre leur ruche étanche aux courants d'air et à la pluie .
Certains oiseaux rendent également leurs cavités de nidification étanches aux influences extérieures, en utilisant des matériaux tels que les pierres et les débris. Il n'y a pas de différence fondamentaleentre les étanchéités naturelles susmentionnées et l'étanchéification des joints extérieurs , que ce soit au niveau de la tâche à accomplir ou de l'effet recherché. Dans les deux cas cités , il s'agit de protéger une zone contre les intempéries. Essentiellement du vent, de l'humidité et des déperditions de chaleur.
